قالب بندی دیوار بتنی

در قالب بندی دیوار بتونی بدلیل سرعت دادن به کار و همچنین داشتن ضریب تکرار بالا قالب بتن از پنلهای سایز بزرگتر استفاده میگردد.

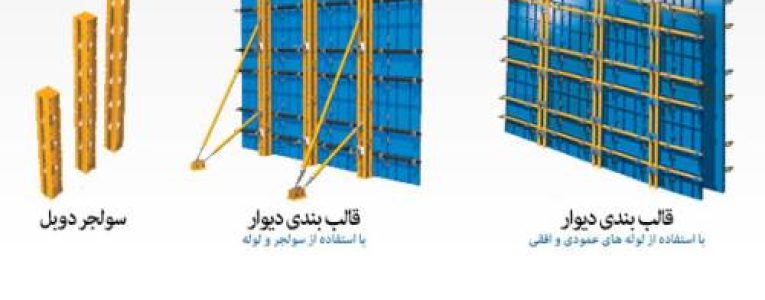

در این روش قالب مدولار بتن توسط لوله های داربستی به صورت افقی و سولجرها در راستای عمودی مهار می گردند. استفاده از سولجر به منظور افزایش مقاومت پانل در برابر نیروهای جانبی بتن و همچنین سهولت در جابجائی پانل ها می باشد.

ديوارهاي برشي غالبا به دو صورت ، دوطرفه و یک طرفه حائل ، قالب بندی میشود طرح قالب بندی در دیوار بتنی وابسته به سه مورد مهم : ارتفاع دیوار ، مهار فشار جانبی بتن و پایداری مجموعه قالب میباشد در ادامه مطلب در سایت البرز قالب به انواع دیوارهای بتونی پرداخته می شود.

قالب بندی دیوار

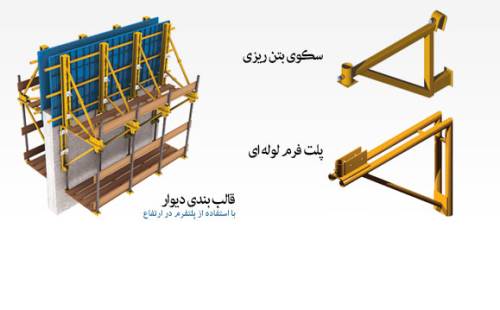

قالب بندی دیوار با استفاده از پلتفرم در ارتفاع

جهت اجرای انواع دیوارهای بتنی و بلند و همچنین در مواردی که ضریب تکرار استفاده از قالب بتن دیوار بالاست از شیوه قالب بندی پانل های یکپارچه دیوار استفاده می گردد. در این روش قالب ها توسط لوله داربستی به صورت افقی و سولجرها در راستای عمودی مهار می گردند. استفاده از سولجر به منظور افزایش مقاومت قالب فلزی در برابر نیروهای جانبی بتن و همچنین سهولت در جابجائی پانل ها می باشد.

دیوارها پس از نصب در محل مورد نظر عموماً توسط جک های دوپیچ شاقول کننده تنظیم می گردند. در مواردی که جابجائی قالب ها به صورت یکپارچه انجام نمی پذیرد و ضخامت دیوار کم است به جای استفاده از سولجر از لوله داربستی به صورت عمودی و واشر دو لوله استفاده می گردد.

در اجرای قالب بندی دیوار بلند جهت ایجاد سکو ، پلتفرم یا براکت و داربست آویز استفاده می شود. این براکت ها توسط بلت و مهره بلت روی دیوار اجرا شده قبلی متصل می گردند. در هر مرحله از اجرای قالب بتون جهت تنظیم ضخامت دیوار از بلت و میان بلت استفاده می شود که پس از باز کردن قالب ها بتون ، سوراخ ایجاد شده توسط بلت روی دیوار باقی می ماند که می توان از آنها برای بستن براکت روی دیوار استفاده نمود.

سیستم قالب دیوار دوطرفه

این روش قالب بندی زمانی اجرا می شود که امکان دسترسی به دو طرف دیوار وجود داشته باشد. جهت قالب بندی دیوار دوطرفه ، قالب های مدولار در دو طرف آرماتور های بسته شده، بوسیله پین و گوه و گیره متوسط (کلیپس) نصب شده و بوسیله بلت های تمام رزوه که در فاصله یک متر عرضی و 50 سانت عمودی بسته میشود مانع از دفرمه شدن و جداشدن دو ردیف قالب بتن از همدیگر بر اثر فشارهای جانبی بتن میشوند .

از پروفیل یا لوله به عنوان پشت بندهای افقی و از سولجر برای پشت بند عمودی استفاده میگردد که در فواصل 1 متری از یکدیگر قرار گرفته و نیروی هیدرواستاتیک را در قالب دیوار مهار میکند. پشت بندهای لوله و سولجر ضمن ایجاد استحکام بعلت یکپارچه نمودن قالبها سبب سهولت در جابجایی قالب دیوار نیز میشود .

بنابراین اجزاء تشکیل دهنده ترکیب قالب دیوار عبارتند از : قالب مدولار (سوراخدار و بدون سوراخ و معمولا پنلهای سایز بزرگ)، سولجر ، پین و گوه ،بلت تمام رزوه ، مهره بلت (خروسک)، واشر کاس ، واشر دولوله ،بلت عصایی ( جهت اتصال سولجر به قالب بتن )، گیره متوسط (کلیپس ) و لوله داربستی.
