در صنعت ساخت‌وساز مدرن، استفاده از فناوری‌های پیشرفته برای اجرای پروژه‌های بزرگ با دهانه‌های وسیع و بارگذاری‌های پیچیده امری ضروری است. یکی از این فناوری‌ها، قالب وافل دو طرفه است که در اجرای سقف وافل دو طرفه برای پروژه‌های صنعتی، تجاری، و عمرانی به کار می‌رود. این سیستم به دلیل توانایی تحمل بار در دو جهت، کاهش وزن سازه، و صرفه‌جویی در مصالح، در پروژه‌های بزرگ ساختمانی محبوبیت زیادی کسب کرده است. در این مقاله، به بررسی جامع قالب وافل دو طرفه، ویژگی‌ها، کاربردها، مزایای سقف وافل، معایب، روش‌های اجرا، قیمت قالب وافل، نکات خرید قالب وافل، قالب وافل دست دوم، و اجاره قالب وافل می‌پردازیم. همچنین، موضوعاتی مانند تفاوت سقف وافل و یوبوت و قیمت قالب وافل دو طرفه در تهران را پوشش می‌دهیم. برای اطلاعات بیشتر درباره این سیستم و تجهیزات مرتبط، به صفحه قالب وافل، داربست مدولار، و جک سقفی مراجعه کنید.
چرا قالب وافل دو طرفه در پروژه‌های بزرگ ساختمانی مهم است؟
قالب وافل دو طرفه به دلیل توانایی تحمل بارهای پیچیده در دو جهت و امکان اجرای دهانه‌های بزرگ (تا 15 متر یا بیشتر)، گزینه‌ای ایده‌آل برای پروژه‌های ساختمانی بزرگ است. این سیستم با کاهش وزن سازه و بهینه‌سازی مصرف مصالح، نه تنها هزینه‌ها را کاهش می‌دهد، بلکه عملکرد لرزه‌ای سازه را بهبود می‌بخشد. استفاده از تجهیزات زیرسازی مانند داربست مدولار و جک سقفی، اجرای این سیستم را ایمن‌تر و کارآمدتر کرده است.
قالب وافل دو طرفه چیست؟
قالب وافل دو طرفه یک ابزار غیرماندگار است که برای اجرای سقف وافل دو طرفه با بارگذاری در دو جهت (طولی و عرضی) طراحی شده است. این قالب‌ها معمولاً از پلاستیک فشرده (پلی‌پروپیلن) یا فلز ساخته شده و با ایجاد حفره‌های مشبک در زیر سقف، وزن سازه را تا 30 درصد کاهش می‌دهند. برخلاف قالب‌های ماندگار، این قالب‌ها پس از گیرش بتن جدا شده و تا 50 بار یا بیشتر قابل استفاده هستند، که آن‌ها را به گزینه‌ای اقتصادی و سازگار با محیط‌زیست تبدیل می‌کند. برای اطلاعات بیشتر، به صفحه قالب وافل مراجعه کنید.
ویژگی‌های کلیدی قالب وافل دو طرفه
- تحمل بار دو طرفه: مناسب برای بارگذاری‌های پیچیده و دهانه‌های بزرگ.
- وزن سبک: جنس پلی‌پروپیلن هزینه‌های حمل‌ونقل را کاهش می‌دهد.
- قابلیت استفاده مجدد: تا 50 بار یا بیشتر با نگهداری مناسب.
- ابعاد متنوع: در اندازه‌های 60×60، 80×80، و 90×90 سانتی‌متر و ارتفاع‌های 25-40 سانتی‌متر.
تفاوت قالب وافل دو طرفه و یک طرفه
انتخاب بین قالب وافل دو طرفه و قالب وافل یک طرفه به نیازهای پروژه بستگی دارد:
قالب وافل دو طرفه
برای بارگذاری در دو جهت و دهانه‌های بزرگ‌تر (بیش از 8 متر) طراحی شده است. این سیستم برای پروژه‌های پیچیده و بزرگ مناسب است.
قالب وافل یک طرفه
برای بارگذاری در یک جهت و دهانه‌های کوتاه‌تر (تا 8 متر) مناسب است و هزینه کمتری دارد.
کاربردهای قالب وافل دو طرفه
قالب وافل دو طرفه به دلیل انعطاف‌پذیری و مقاومت بالا، در پروژه‌های بزرگ ساختمانی استفاده می‌شود:
- مجتمع‌های تجاری بزرگ: مراکز خرید و پاساژها با دهانه‌های وسیع.
- پروژه‌های صنعتی: کارخانه‌ها و انبارهای بزرگ بدون ستون.
- پارکینگ‌های طبقاتی: برای کاهش وزن و اجرای دهانه‌های بزرگ.
- سالن‌های همایش و ورزشی: برای فضاهای باز با ظاهر زیبا.
- پروژه‌های عمرانی خاص: پل‌ها و سازه‌های عمومی با طراحی پیچیده.
مزایای استفاده از قالب وافل دو طرفه
مزایای سقف وافل دو طرفه آن را به گزینه‌ای برتر برای پروژه‌های بزرگ تبدیل کرده است:
تحمل بار در دو جهت
مناسب برای بارگذاری‌های پیچیده و دهانه‌های بزرگ (تا 15 متر یا بیشتر).
کاهش وزن سازه
حفره‌های مشبک وزن سقف را تا 30 درصد کاهش می‌دهند، که مقاومت در برابر زلزله را بهبود می‌بخشد.
صرفه‌جویی در مصالح
مصرف کمتر بتن و میلگرد هزینه‌های پروژه را کاهش می‌دهد.
انعطاف‌پذیری در طراحی
امکان اجرای فضاهای باز بدون ستون، آزادی عمل بیشتری به معماران می‌دهد.
استفاده مجدد قالب‌ها
قالب‌ها تا 50 بار قابل استفاده هستند، که هزینه‌های بلندمدت را کم می‌کند.
ظاهر زیبا
نمای مشبک و مدرن برای فضاهای بدون سقف کاذب جذاب است.
معایب قالب وافل دو طرفه
با وجود مزایا، قالب وافل دو طرفه محدودیت‌هایی دارد:
هزینه اولیه بالا
خرید قالب وافل باکیفیت هزینه اولیه بیشتری نسبت به یک طرفه دارد.
نیاز به نیروی متخصص
اجرای سقف وافل دو طرفه نیازمند تیم‌های آموزش‌دیده است.
پیچیدگی در اجرا
چیدمان قالب‌ها و آرماتوربندی در دو جهت نیاز به دقت و زمان بیشتری دارد.
مقایسه قالب وافل دو طرفه با سایر سیستم‌های سقفی
برای انتخاب سیستم مناسب، مقایسه قالب وافل دو طرفه با سایر روش‌ها ضروری است:
قالب وافل دو طرفه در مقابل یوبوت
- وزن: وافل دو طرفه سبک‌تر و برای دهانه‌های بزرگ مناسب‌تر است.
- هزینه: وافل به دلیل استفاده مجدد اقتصادی‌تر است.
- اجرا: یوبوت نیاز به دقت بیشتری دارد.
قالب وافل دو طرفه در مقابل تیرچه‌بلوک
- وزن: وافل سبک‌تر است.
- هزینه: تیرچه‌بلوک ارزان‌تر است، اما وافل در پروژه‌های بزرگ مقرون‌به‌صرفه‌تر است.
- زیبایی: وافل ظاهری مدرن‌تر دارد.
قالب وافل دو طرفه در مقابل کوبیاکس
- وزن: هر دو سبک هستند، اما وافل برای بارگذاری‌های پیچیده مناسب‌تر است.
- هزینه: وافل به دلیل استفاده مجدد برتری دارد.
| سیستم | وزن | هزینه | کاربرد |
|---|---|---|---|
| وافل دو طرفه | سبک | اقتصادی در بلندمدت | دهانه‌های بزرگ |
| یوبوت | متوسط | هزینه اولیه کمتر | سطح صاف |
| تیرچه‌بلوک | سنگین‌تر | ارزان | دهانه‌های کوچک |
نکات مهم برای خرید یا اجاره قالب وافل دو طرفه
برای خرید قالب وافل یا اجاره قالب وافل دو طرفه، نکات زیر را در نظر بگیرید:
جنس قالب
قالب‌های پلاستیکی سبک‌تر و ارزان‌تر هستند، اما قالب‌های فلزی دوام بیشتری دارند.
ابعاد قالب
ابعاد 60×60، 80×80، و 90×90 سانتی‌متر رایج هستند. ابعاد مناسب را انتخاب کنید.
کیفیت ساخت
قالب‌ها باید در برابر فشار بتن مقاوم باشند.
قیمت قالب وافل
در سال 1404، قیمت قالب وافل دو طرفه در تهران برای قالب‌های پلاستیکی بین 600,000 تا 1,800,000 تومان به ازای هر قالب است.
اجاره یا خرید
اجاره قالب وافل برای پروژه‌های عمرانی برای پروژه‌های کوتاه‌مدت مناسب است، با هزینه‌ای بین 60,000 تا 150,000 تومان در ماه.

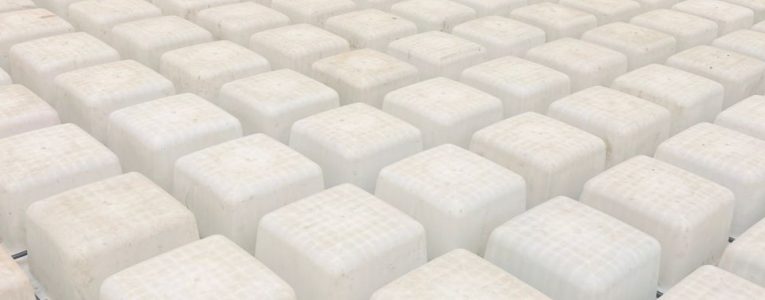

قالب وافل دست دوم
قالب وافل دست دوم اقتصادی است، اما سلامت قالب‌ها باید بررسی شود.
تأمین‌کننده معتبر
از تأمین‌کنندگان معتبر خرید کنید. برای اطلاعات بیشتر، به صفحه قالب وافل مراجعه کنید.
نحوه اجرای سقف وافل با قالب دو طرفه
اجرای سقف وافل دو طرفه نیازمند زیرسازی با داربست مدولار و جک سقفی است. مراحل اجرا عبارتند از:
طراحی سازه
نقشه‌ها با توجه به بارگذاری دو طرفه تهیه می‌شوند.
نصب زیرسازی
داربست‌ها و جک‌های سقفی برای تحمل وزن بتن نصب می‌شوند.

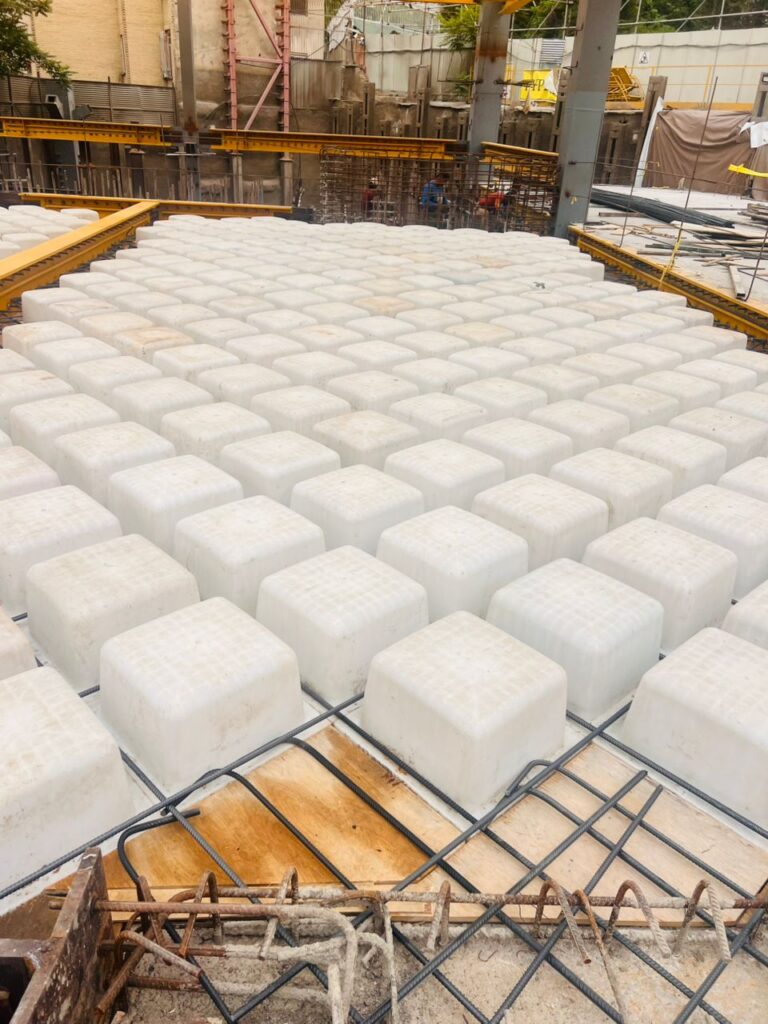

چیدمان قالب‌ها
قالب‌ها در شبکه‌ای منظم قرار گرفته و تراز می‌شوند.
آرماتوربندی
میلگردها در هر دو جهت (طولی و عرضی) قرار می‌گیرند.
بتن‌ریزی
بتن به‌صورت یکنواخت ریخته می‌شود.
جداسازی قالب‌ها
پس از گیرش بتن (7-14 روز)، قالب‌ها جدا می‌شوند.
پروژه‌های نمونه با قالب وافل دو طرفه
- مراکز تجاری بزرگ: پاساژهای تهران با دهانه‌های وسیع.
- سالن‌های ورزشی و همایش: برای طراحی زیبا و مقاومت بالا.
- پارکینگ‌های طبقاتی: برای کاهش وزن و هزینه‌ها.
سوالات متداول درباره قالب وافل دو طرفه
قالب وافل دو طرفه برای چه پروژه‌هایی مناسب است؟
برای پروژه‌های با دهانه‌های بزرگ و بارگذاری دو طرفه، مانند مراکز تجاری و پارکینگ‌های طبقاتی.
آیا سقف وافل دو طرفه در برابر زلزله مقاوم است؟
بله، کاهش وزن و توزیع یکنواخت بار مقاومت بالایی ایجاد می‌کند.
قیمت اجاره قالب وافل دو طرفه چقدر است؟
بین 60,000 تا 150,000 تومان به ازای هر قالب در ماه.
تفاوت اصلی قالب دو طرفه با یک طرفه چیست؟
دو طرفه برای بارگذاری دو طرفه و دهانه‌های بزرگ‌تر مناسب است.
نتیجه‌گیری
قالب وافل دو طرفه راهکاری پیشرفته برای اجرای سقف وافل دو طرفه در پروژه‌های بزرگ است. با کاهش وزن سازه، صرفه‌جویی در هزینه‌ها، و انعطاف‌پذیری در طراحی، این سیستم گزینه‌ای ایده‌آل برای پیمانکاران است. برای اجرای موفق، استفاده از داربست مدولار و جک سقفی ضروری است. برای خرید قالب وافل یا اجاره قالب وافل، به صفحه قالب وافل مراجعه کنید.
